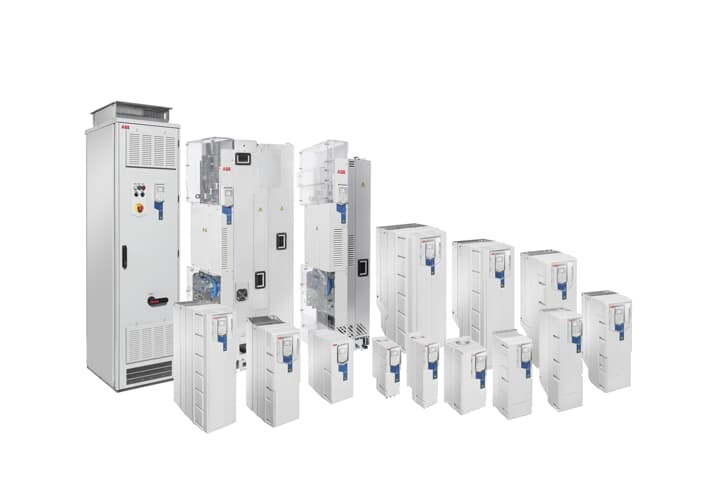

Честотни задвижвания на АВВ от серия ACQ580 с функция за избягване на кавитацията

Кавитацията е образуване на мехурчета или кухини (cavities) в течността. Казано по друг начин, това е когато течността започне да се преобразува в пара. На морското равнище водата преминава от течност в пара при 100°C, обаче с нарастване на надморската височина, въздушното налягане намалява, като се намалява и точката на преобразуване в пара. Когато налягането се доближи до вакуума, точката на изпаряване е близка до стайната температура.

При центробежните помпи ако входящият поток е недостатъчен спрямо необходимия изходен поток се образува зона с ниско налягане от задната страна на лопатките на работното колело на помпата и течността може да започне да кавитира. Когато течността и парата стигнат до изхода на работното колело, налягането се увеличава и мехурчетата от пара се свиват обратно в течност, изпращайки ударни вълни в помпата.

Именно това внезапно свиване на мехурчетата и произтичащите от това ударни вълни създават звуков шум (като малки камъчета, които се движат в течността), както и вибрации в помпата, които придружават кавитацията. Въпреки, че тези ударни вълни се разсейват бързо те нанасят сериозни щети на работното колело. Кавитацията не само намалява ефективността на помпата заради нарушената цялост на работното колело, но води и до повреди в лагерите и уплътненията.

Серията честотни задвижвания "ACQ580" има вградена функция за избягване на кавитацията без използването на външни сензори. Алгоритъмът се основава на кривата на кавитация, която се използва, като еталон за нормална работа. Сравняват се пулсациите на въртящия момент с тази крива и при показатели за поява на кавитация започва да се намалява скоростта на помпата на зададени стъпки докато кавитацията отпадне или докато се достигне минималната скорост. При възстановяване на налягането на входа честотното съответно увеличава оборотите до заданието.

Разяснителен видеоклип: https://www.youtube.com/watch?v=ubwTCHRXryM

Каталог за серията "ACQ580": ACQ580 catalog
